河道水质检测浊度传感器

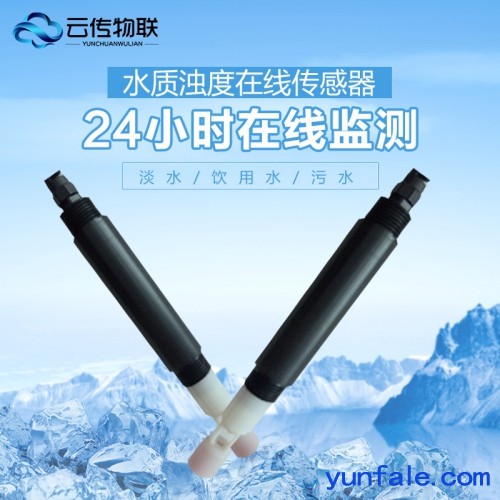

河道在线智能型浊度传感器​

工作原理

AMT-ZD300一体式在线浊度传感器采用散射光式浊度测量法原理设计制作而成。当一束光束射入水样时，由于水样中浊度物质使光产生散射，通过测量与入射光垂直方向的散射光强度，并与内部标定值比对，从而计算出水样中的浊度，经过线性化处理输出终值。

l 0～1000 NTU

l 精度：＜5%F.S.

l 0～50 ℃；IP68 防护，水深20 米内

l 90°角散射光原理，内置温度传感器

l 支持 RS-485， Modbus/RTU协议

l 光纤式结构，抗外界光干扰能力强

l 红外 LED 光源，稳定性高

l 方便、快速、稳定、易维护

二、 技术性能和规格

1. 技术参数

型号	AMT-ZD300
测量原理	散射光法
量程范围	0～1000NTU或0～200NTU
分辨率	0.1NTU，0.1℃
精度	读数的±3% 或±3NTU，以大者为准，±0.5℃
校准方式	两点校准
温度补偿	自动温度补偿(Pt1000)
输出方式	RS-485(Modbus/RTU)
工作条件	0～50℃，<0.2MPa
存储温度	-5～65℃
安装方式	浸入式安装，3/4" NPT螺纹
线缆长度	5米，其它长度可定制
功耗	<0.5W
电源	12～24VDC ±10%
防护等级	IP68

尺寸图



 安装和电气连接

1. 安装

安装距离要求：与侧壁保持5cm以上，与底部保持10cm以上。

2. 电气连接

a) 红色线—电源线（12～24V）

b) 黑色线—地线（GND）

c) 蓝色线—485A

d) 白色线—485B

e) 裸露线—屏蔽线

完成接线后，应仔细检查，避免通电前的错误连接。

线缆规格说明：考虑到线缆长期浸泡在水中（包括海水）或暴露在空气中，线缆具有一定的防腐蚀能力。线缆外径Φ6 mm，所有接口均已做防水处理。
