产品详细介绍

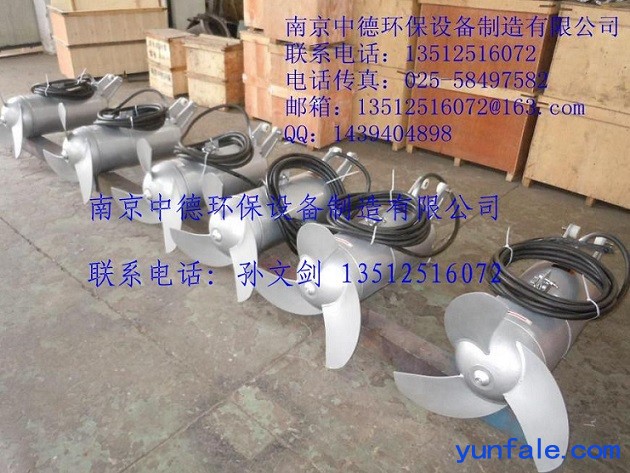

 QJB不锈钢潜水搅拌机技术描述

 1.设备名称   QJB不锈钢潜水搅拌机

2.主要技术参数

型号

QJB5/12-620/3-480/S

QJB7.5/12-620/3-480/S

叶轮直径

620mm

620mm

叶轮转速

480r/min

480r/min

水推力

1500N

1900N

额定功率

5kW

7.5kW

额定电流

18.2A

28A

主机重量

184kg

230kg

电机绝缘

F

F

电机防护

IP68

IP68

电源

380V   50Hz   3ph

380V   50Hz   3ph

3.用途

    广泛适用于污水处理厂的工艺流程中推进搅拌含有悬浮物的污水、污泥混合液、工业过程液体等,创建水流,加强搅拌功能,防止污泥沉淀及产生死角。

4.特点

    结构紧凑、安装方便、操作简单、易于维修、配套电机功率小、无噪音,可以随便装置。

5.适用范围

搅拌器在下列条件下应能正常连续运行

1)介质温度不超过40°C;

2)介质的PH值在5—9之间;

3)液体密度不超过1150kg/m3;

4)长期潜水运行,潜水深度一般不超过20m;



池容积在1000-3000m3,粘度可达到50cP;池容积在500-700m3,粘度可达1000cP。



6.性能原理

电机能在全浸没条件下连续运行、间隙运行和长期停止状态(正常工艺停机)后恢复运行,搅拌器在整个运行过程中保持平稳状态,运行时间不少于10000小时,每日能连续24小时运行或间隙运行。

6.1导轨系统

导轨系统可自由调整搅拌器的提升和下降,并无需排空水池情况下拆卸和安装搅拌器,搅拌器全部的重量受力在一个支架上,并且这个支架可承受搅拌器产生的推力。

6.2电机壳体

搅拌器的电机壳体由不锈钢制造,壳体厚度足以承受何载,其表面加工平整光滑。

6.3叶轮

叶轮用不锈钢制造,且经动平衡实验。叶轮与轴之间装有锁定装置,以防转动时松动,叶片设计为三片式,具有自清洁及免振功能。

6.4轴

搅拌器的电机和叶轮采用直联式传动方式,轴由不锈钢制造,轴能承受所有轴向和径向载荷,轴承的设计寿命不少于100000小时,叶轮轴完全与搅拌介质隔离。

6.5轴封

采用两个相互独立高质量机械密封,机械密封面材料均采用耐腐蚀碳化钨,机械密封的使用寿命不低于25000小时。

6.6电机

潜水搅拌机的电机为三相鼠笼异步电机,防护等级为IP68,绝缘等级为F,潜水电机可连续运行,每小时可启动至少10次,潜水电机与搅拌器应是同一厂家制造。

6.7电缆和电缆密封

电机配有控制和动力水下电缆,为了打动限度地保护电机,即使在偶然的不正常运行情况下,电缆损坏且电机仍在水下,电缆进口也不允许有湿气进入电机和接线盒,电缆进口宜采用三道密封,内侧采用单芯电缆剥皮并镀锡后嵌入树脂中,中间整个电缆嵌入树脂中,外部用长橡胶环密封,电缆密封组件应做成一集成。

6.8搅拌器保护

电机绕组上装有温度传感器以监测电机绕组过热,在搅拌器中应设置泄露和湿气保护传感器,应能监测并在搅拌器出现严重损坏前发出报警信号。

6.9安装提升系统

安装提升系统包括导轨、提升索、水上提升支架和电缆固定件等。搅拌机壳体结构有方便固定提升索的设计或配置。安装搅拌器也不必要把池子放空。

7. 主要材料

机壳                        不锈钢(304)

叶轮                        不锈钢(304)

主轴                        2Cri13

机械密封                    耐腐蚀烧结碳化钨--碳化钨

导轨                        不锈钢(304)

提升索、链                  不锈钢(304)

手动卷扬                    不锈钢(304)

螺栓、螺母、垫圈            不锈钢(304)

8.电控箱

8.1控制箱结构

控制箱为室外落地式安装,可前检修、前开门;电缆进出线为下进,下出线方式;防护等级为IP55。

8.2控制箱功能

机旁控制箱用于控制潜水搅拌机的开/停,动力及信号电缆的转接;

控制箱内包括动力及信号接线转接端子排,潜水搅拌机故障信号转换装置,带手动复位功能,“急停”按钮,启动及停止按钮,信号灯等元件。

箱内动力及信号电缆转接端子的选择与设备功率配套。

8.3检查和验收

搅拌器的叶轮经动、平衡实验,并提交有关检测报告。

现场安装后进行2个小时的负荷实验,以证明搅拌器是否符合技术要求。

9. 配套范围

   *  装配完整的QJB型潜水搅拌机;

*  电机托架、限位吊钩、导轨、起吊架、紧固件等;

*  10米水下电缆、电缆夹、电缆接线盒;

*  臂式起吊架;

*  所有连接附件、地脚螺栓、备品备件;

*  控制箱。
