中步擎天自主研发了包括高速BC串焊机、低速BC串焊机、全自动双轨串焊机、高速有水无损划片机等多款设备

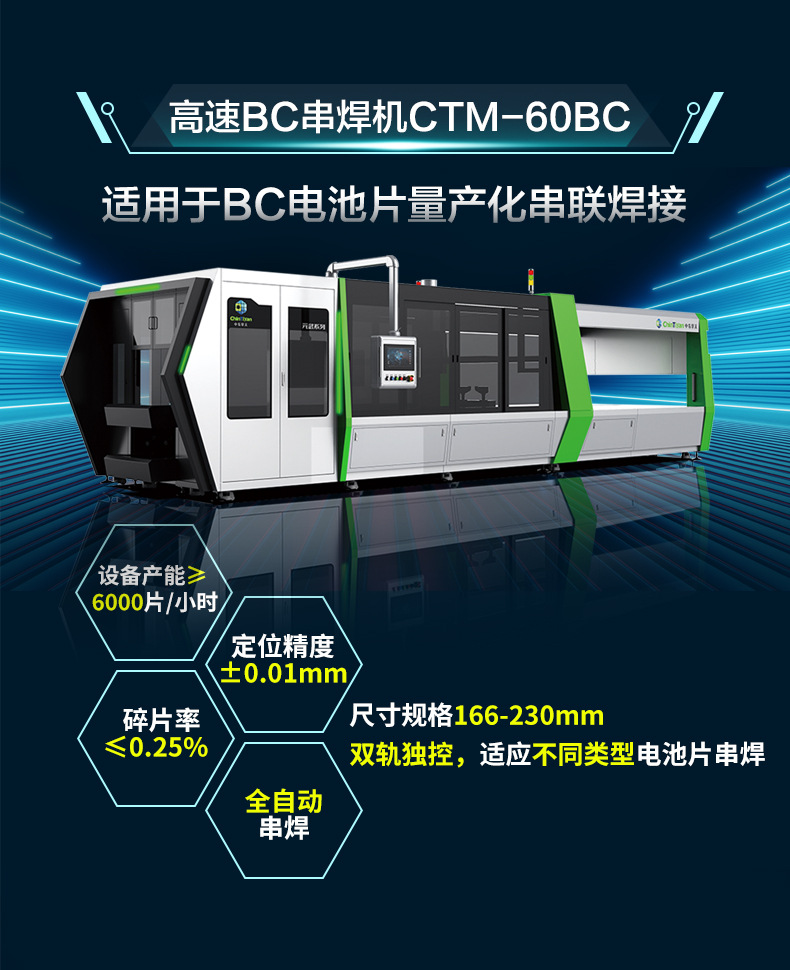

中步擎天高速BC串焊机，专为光伏组件生产而设计，以其卓越的焊接效率和稳定性，助力企业提升产能。该设备采用先进的串焊技术，能够实现更高的焊接质量，确保光伏组件的可靠性与性能。同时，其模块化设计便于维护与升级，降低了生产成本。无论是大规模生产还是定制化需求，中步擎天高速BC串焊机都能满足，同时为客户提供最佳的解决方案，助力绿色能源的未来发展。

中步擎天串焊机：高效定制，稳串焊
性能亮点
专为BC电池片串焊设计的高速设备，市面上少有；
高速、高精度、高稳定性及可靠性，稼动率高；
独特设计，实现高效快捷串焊，减少虚焊及露白；
针对BC焊接翘曲优化设计，降低电池片翘曲，提升良率；
可根据客户需求进行定制设计，满足实际生产需求。

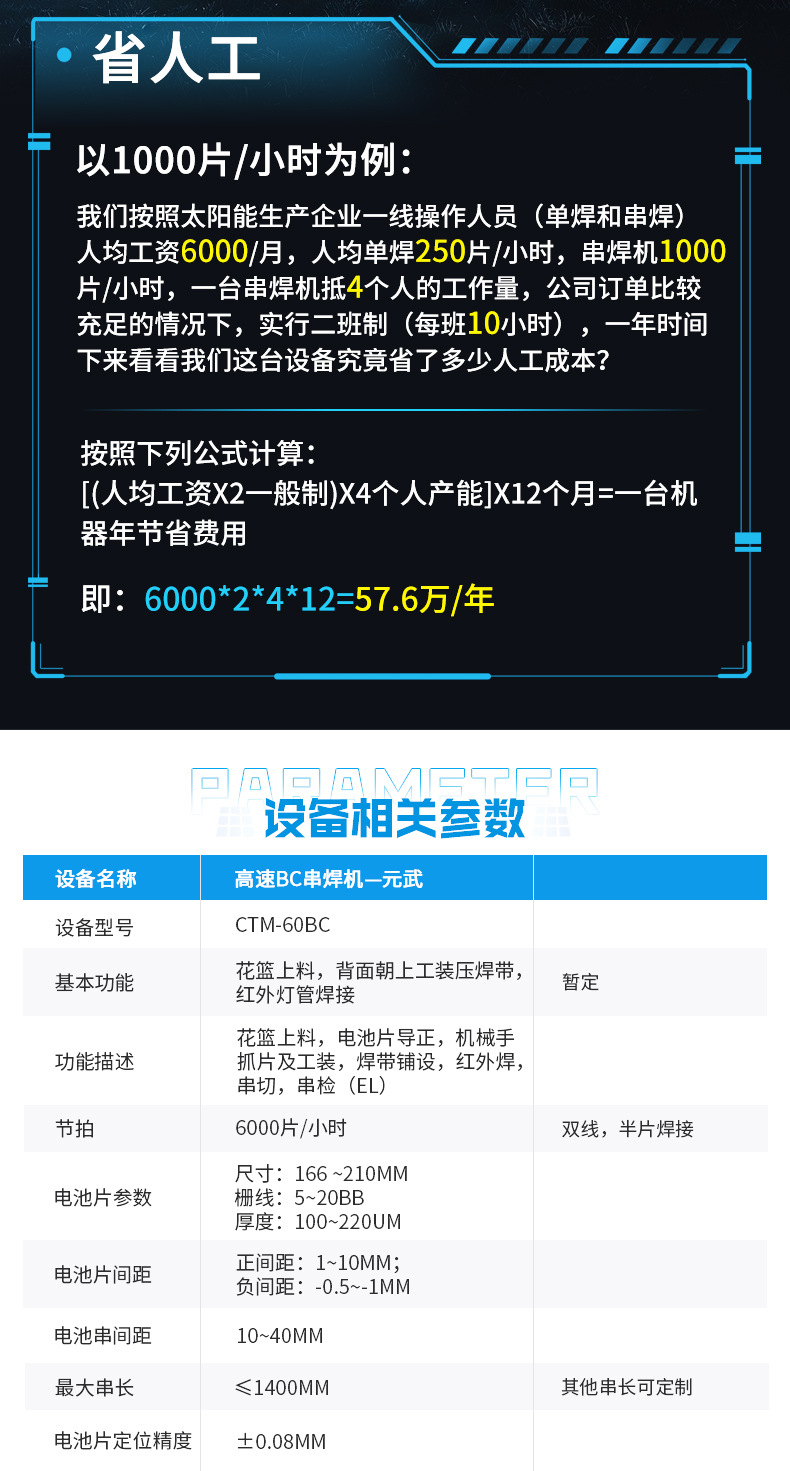

设备参数
设备名称：高速BC串焊机—元武
设备型号：CTM-60BC
基本功能：料盒上料，背面朝上工装压焊带，红外灯管焊接；可扩展为划焊一体设备
功能描述：料盒上料，取纸功能，电池片视觉矫正，机械手抓片及工装，焊带铺设，红外焊，串切，串检（EL）
节拍：6000片/小时
双线，半片焊接
电池片参数：尺寸166 ~210mm，栅线5~20BB，厚度100~220um
电池片间距：正间距1~10mm；负间距-0.5~-1mm
电池串间距：10~40mm
最大串长：≤1400mm，其他串长可定制
电池片定位精度：±0.08mm

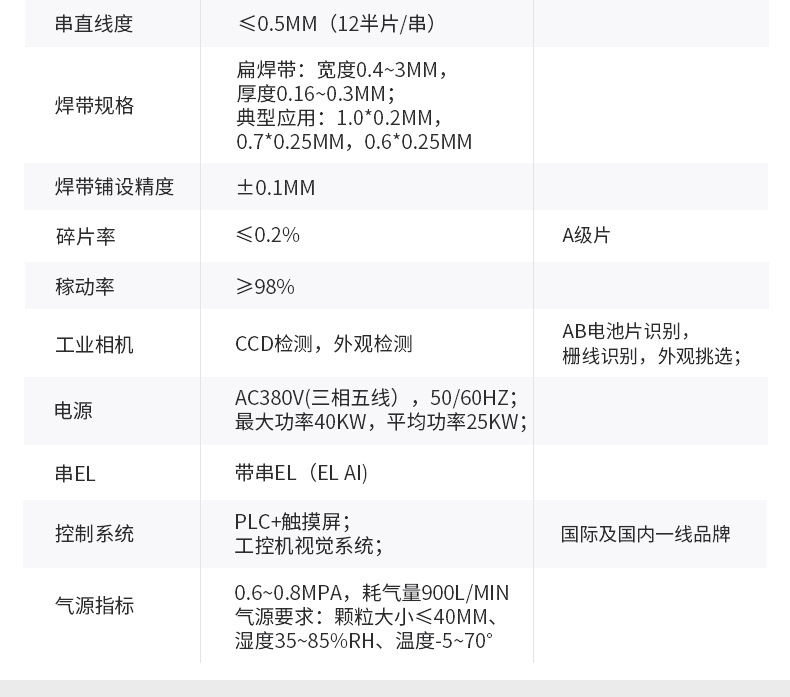

串直线度：≤0.5mm（12半片/串）
焊带规格：扁焊带，宽度0.4~3mm，厚度0.16~0.3mm；典型应用：1.0*0.2mm，0.7*0.25mm，0.6*0.25mm
焊带铺设精度：±0.1mm
碎片率：≤0.2%
A级片稼动率：≥95%
工业相机：CCD检测，外观检测，AB电池片识别，栅线识别，外观挑选
电源：AC380V(三相五线），50/60Hz；最大功率60KW，平均功率30KW
串EL：带串EL（EL AI)
控制系统：PLC+触摸屏；工控机视觉系统
气源指标：0.6~0.8MPa，耗气量900L/min；气源要求：颗粒大小≤40μm、湿度35~85%RH、温度-5~70°
外观尺寸：8760*2750*2350mm
重量：6500kg
使用环境：组件/电池车间环境
特殊定制：锡膏辅助焊接工位、贴胶带工位等

?? 定制化服务
根据客户需求，提供定制化设计，满足实际生产需求；
专为BC焊接翘曲改良设计，提升良率；
高效快捷的串焊过程，减少虚焊及露白。

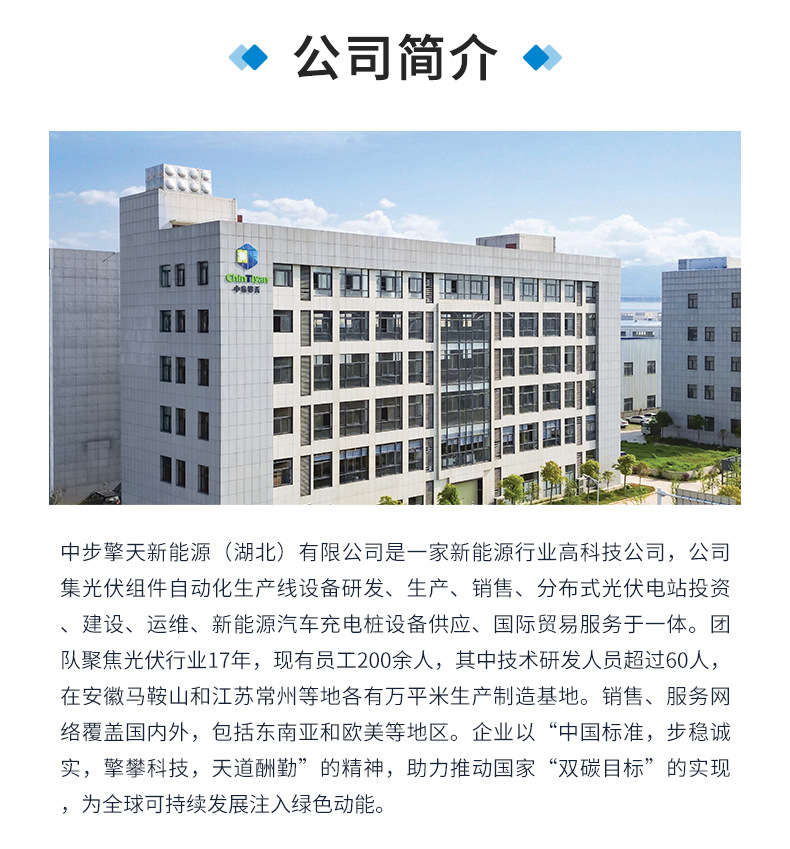

中步擎天作为光伏组件生产线交钥匙解决方案供应商，拥有超18年行业经验以及百余位技术工程师，可为客户提供从5MW到1.1GW的全自动光伏组件生产线交钥匙解决方案。无论是生产线的设计、设备供应，还是后期的安装调试和技术支持，都可为客户提供全球驻场服务。选择我们，您将获得一站式的光伏智造解决方案，助力企业在光伏行业中脱颖而出。
