型号：TLKS-PMG-WD
输电线路导线舞动状态监测系统
产品简介
实施输电线路防舞动治理是电网保供电路上不可忽视的工作之一。因为我国季风性气候明显，冰情、洪涝、大风等自然灾害时有发生，在输电线路运行过程中会因自然条件的作用而导致线路隐患，其中“导线舞动”就是当今较为严重的线路隐患情况，其变动幅度可达到其导线直径的上百倍，引起相间闪络、造成跳闸、导致大面积停电隐患，甚至可能造成导线断线、杆塔倾斜、倒塌等严重后果。
舞动监测方案
由于身处几十上百米的半空环境，高压导线容易受各种参量的影响，要想得到准确的输电导线舞动轨迹、舞动幅值等，必须多管齐下，加强综合监测。为此，深圳市特力康科技有限公司研发了一款“输电线路导线舞动状态监测系统”，可以对导线舞动行为进行实时可视化监控。
工作原理

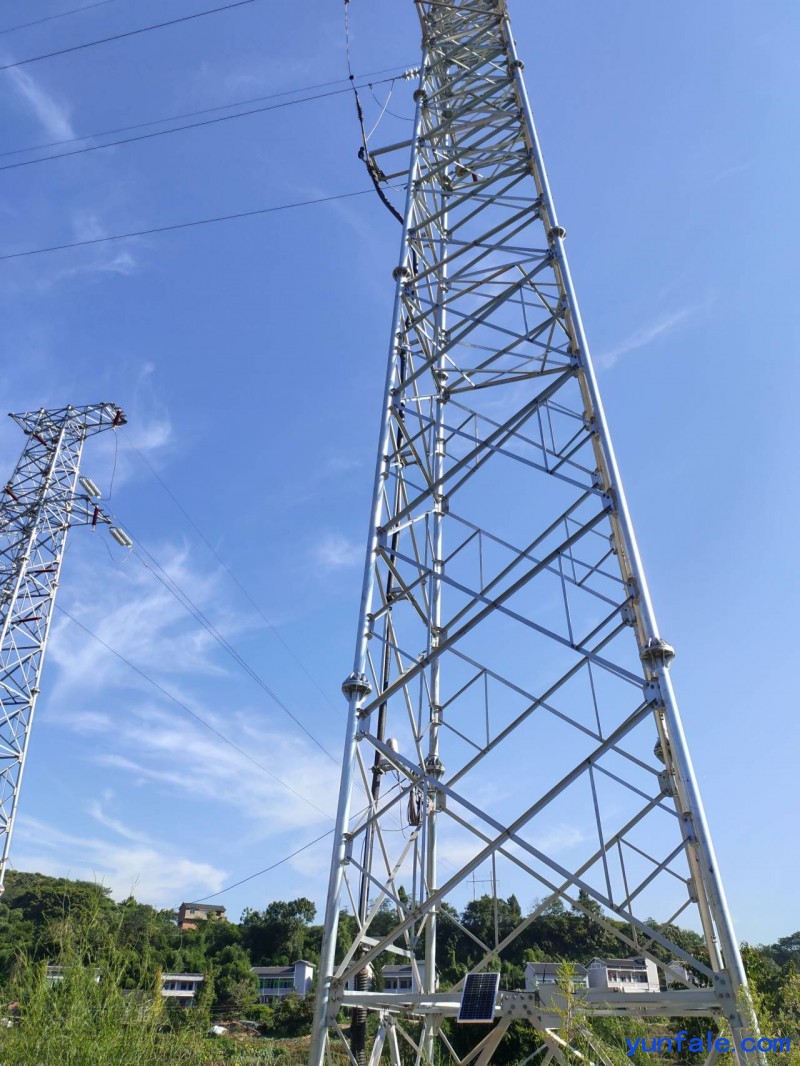

输电线路导线舞动状态监测系统的组成单元有舞动数据采集单元、图像采集单元、气象采集单元以及电源单元组成，系统会将所采集到的位移、振幅、频率舞动数据、所在线路的视频/图像数据、温湿度、风速、风向微气象数据经数字化压缩编码后，通过4G/3G/GPRS/CDMA无线网络发送到数据存储服务器，在监控中心通过安装的客户端软件访问数据存储服务器，即可看到摄像头拍摄的现场视频画面和舞动，气象数据。此外，监测中心通过对监测数据的分析和计算，实现舞动监测预警与智能决策，避免长时间舞动造成设备损失。
技术参数
舞动采集单元是输电线路导线舞动状态监测系统的核心，技术指标如下：
1) 舞动幅值测量量程：0 ~ 10m
2) 舞动频率测量量程：0.1 ~ 5Hz
3) 准确度(精度):综合误差应小于10%
4) 舞动监测装置同步采集误差:<20ms
5) 数据采样频率：>=30Hz
6) 单次采样点数:400点以上
技术特点
（1） 能完成舞动数据、图像视频、微气象数据的采集、测量，通过网络将测量结果传输到状态监测主站系统。
（2） 能够能响应远程指令（采集方式、自动采集时间、采集时间间隔启动采集）
（3） 具备电池电压等采集功能。
（4） 具备良好的同步机制，确保参数采集的同步性。
（5） 自动识别并剔除干扰数据。
（6） 能循环存储至少30天的综合等状态量数据。
（7） 具备对装置自身工作状态包括采集、存储、处理、通信等的管理与自检测功能。
当前，智能电网已成为国家电网公司的战略发展目标，基于无线通讯网络的输电导线舞动在线监测技术显然可以实现输电线路状态数据全感知，是电网“智能化”发展的必然需求。输电线路导线舞动状态监测系统的更多消息欢迎咨询特力康小黄0755-29500762；13682351635；Q：1920671927
