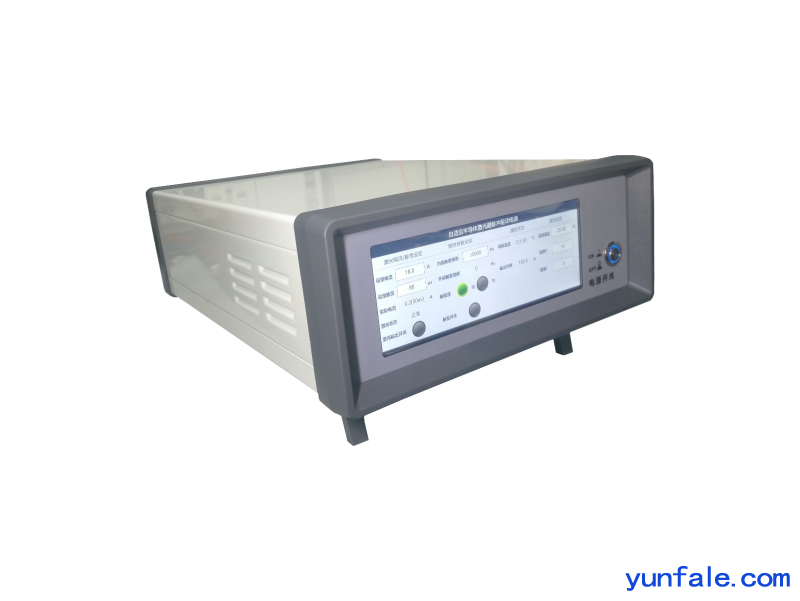

11V18A自适应半导体激光脉冲驱动
型号LD-11V-18A-10kHZ-TEC
仪器简介
LD-11V-18A-10kHZ型自适应半导体激光器脉冲驱动器是XTECH为半导体激光器的驱动控制或脉冲恒流应用场合最新研制的带有自适应偏置电压调节和大电流TEC控制器的专用恒流驱动电源。用户通过触摸液晶屏配置触发参数后，机器可输出高达18A、11V的脉冲或连续电流。由于自适应调节功能的实现，使得用户可以免去配合示波器手动调节恒流偏置电压的步骤，极大的简化了用户的工作量。机器内部采用高精度数字控制技术，输出的电流、触发频率频率、脉冲宽度可通过具有触摸功能的液晶屏快速的进行调节，相比于传统的模拟器件控制方案，本机在克服了由于温度等环境因素而造成的脉宽输出抖动严重等现象的情况下，极大简化了用户上机调节的时间和步骤，并且保证了输出电流无过冲、毛刺和尖峰。
此外，机器内部配备了功率高达240W的TEC驱动模组（最大输出24V 10A），并可将温度、温控PID参数等通过液晶屏进行实时的配置，以方便用户在各种应用场合中使用。
产品特点：
l 脉冲恒流偏置电压0-11V自适应自动调节
l 升上/下降沿＜15uS @ 18A
l 输出电流0-18A可调，步进值达0.1A
l 内部触发频率1-10kHZ可调，步进值为1HZ
l 10-520uS可调脉宽输出，分辨力达1uS
l 稳定的脉冲/连续恒流工作模式
l 驱动外部TEC能力高达24V 10A
l 温控PID参数在线可调
l 温控分辨率0.01℃
l 触摸液晶屏，智能化操作
典型应用场合
l 科研激光器或协同激光器机头工作
l 半导体激光器驱动控制
l 脉冲恒流应用
l 大功率恒流源

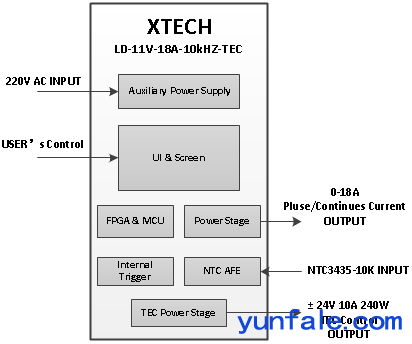

内部原理示意图
性能参数（标准测试环境（25℃））
|
类型 |
数值 |
单位 |
备注 |
|
供电电压范围 |
AC 220 |
V |
|
|
静态工作供电电流 |
≤1 |
A |
|
|
负载电压范围 |
0-11 |
V |
根据负载自适应调节 |
|
输出恒流电流 |
0-18.0 |
A |
用户可通过液晶屏进行调节 |
|
输出恒流分辨力 |
0.1 |
A |
|
|
输出信号频率 |
1-10kHZ |
HZ |
用户可通过液晶屏进行调节 |
|
频率调节步进值 |
1.0 |
HZ |
|
|
输出脉宽范围 |
10-520 |
uS |
用户可通过液晶屏进行调节 |
|
脉宽调节分辨力 |
1.0 |
uS |
|
|
输出电流上升时间 |
≤15 |
uS |
实测11uS @ 18A |
|
输出电流下降时间 |
≤15 |
uS |
实测4.3uS @ 18A |
|
脉冲恒流源稳定性 |
优于0.25% / H |
|
|
|
制冷控制最大输出电压 |
24 |
V |
|
|
制冷控制最大输出电流 |
11.6 |
A |
|
|
测温采集探头 |
NTC3435-10K |
需外挂 |
|
|
测温分辨率 |
0.01 |
℃ |
|
|
存储温度 |
-10至+50 |
℃ |
工作时为风冷 |
|
主机尺寸 |
38*25*11 |
CM |
主机尺寸，不含信号线与电源线 |
|
重量 |
≈6.0 |
Kg |
|
