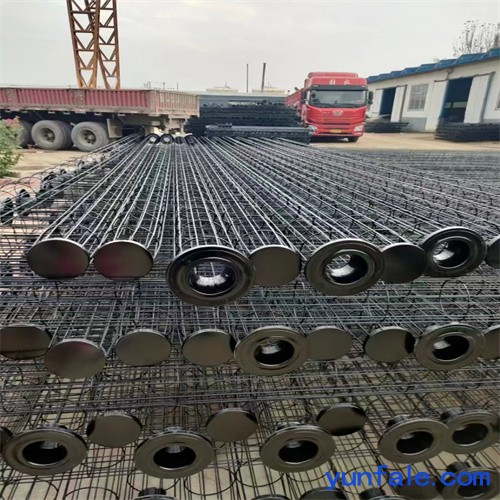

不锈钢骨架布袋龙骨文氏管

不锈钢骨架（布袋龙骨）与文氏管是脉冲除尘器滤袋系统的核心配套部件，二者协同作用可显著提升过滤稳定性和清灰效率。以下从部件功能、结构参数、配合要点及选型建议展开说明：

一、不锈钢骨架（布袋龙骨）核心特性

材质与耐候性主流采用 304/316L 不锈钢，304 材质耐温 260℃、耐弱腐蚀，316L 可耐受 300℃高温及强酸强碱，适用于化工、垃圾焚烧等极端工况。表面需经过钝化处理，粗糙度 Ra≤1.6μm，避免刮伤滤袋。

结构设计要点由纵筋（Φ3.5-4.5mm）和支撑环（间距 150-200mm）焊接而成，垂直度偏差≤1‰，直径公差 ±1mm。长度超过 4m 时需增设加强环，确保 12kPa 压力下无变形，焊接强度≥300N / 点。

与滤袋的适配性骨架外径需比滤袋内径小 2-3mm，预留滤袋膨胀空间，同时避免清灰时滤袋与骨架过度摩擦，延长滤袋寿命 30% 以上。

  不锈钢骨架布袋龙骨文氏管

二、文氏管的功能与结构优化

核心作用作为脉冲清灰的 “气流导向件”，安装于滤袋上口，可将高压脉冲气流（0.4-0.6MPa）均匀导入滤袋内部，使气流速度提升 2-3 倍，增强滤袋瞬间膨胀力度，确保深层积灰彻底剥离。

关键设计参数采用不锈钢一体冲压成型，锥角设计为 30°-45°，喉口直径比滤袋内径小 10%-15%，长度通常为 100-150mm。内壁需光滑无毛刺，减少气流阻力，使清灰能量损耗降低 15%。

安装配合要求文氏管下口需与滤袋口紧密贴合，间隙≤1mm，避免气流泄漏导致清灰死角。与喷吹管喷嘴的同轴度偏差≤2mm，确保气流精准注入。
